El HTCC (cerámica cocinada a alta temperatura) implica mezclar polvo de cerámica con aditivos como solventes, aglutinantes, dispersantes y plastificantes para formar una lechada. Las cintas de cerámica verde se obtienen a través de la tecnología de fundición de cinta. Después de cortarlos en películas de un tamaño fijo, se realiza la perforación láser. La tecnología de impresión de pantalla se utiliza para llenar los agujeros y los circuitos de diseño en cada capa con metales como tungsteno, molibdeno y molibdeno - manganeso. Luego, los cuerpos verdes están laminados, presionados, cortados y sinterizados. Finalmente, se logra la interconexión vertical entre diferentes capas, y se completa la combinación de metal y cerámica.

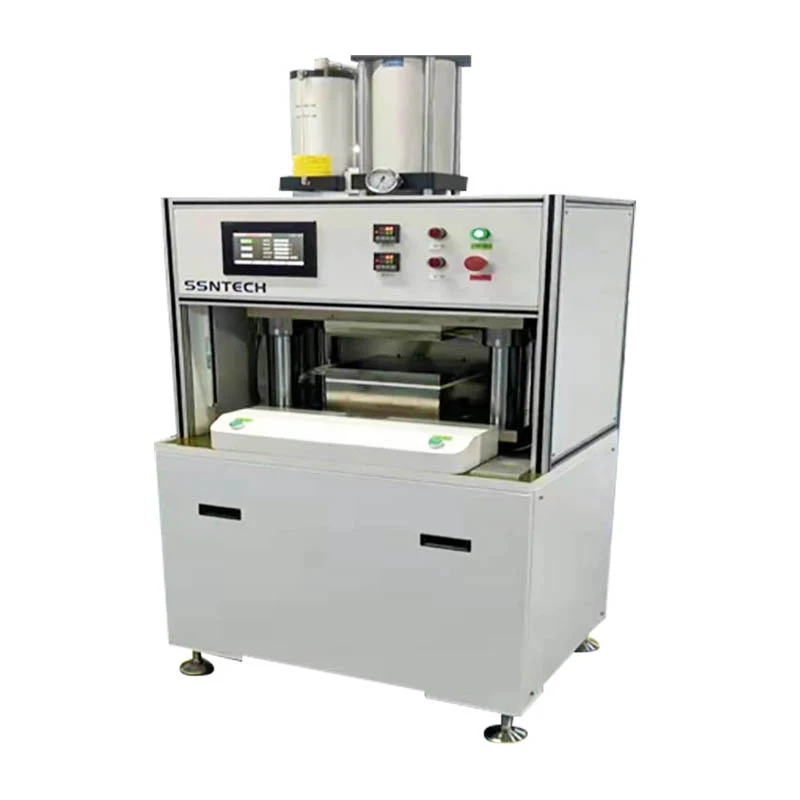

ElMáquina de aplanamiento HTCCes un equipo clave especialmente diseñado para procesar hojas de cerámica verde HTCC y productos relacionados, y juega un papel importante en el proceso HTCC. Su función principal es aplanar con precisión las láminas de cerámica verde HTCC, asegurando la planitud y la estabilidad de las láminas de cerámica verde en el procesamiento posterior, mejorando así efectivamente la calidad y el rendimiento de los productos finales.
1. Funciones y principios del equipo
(1) Descripción general de la función
PLATA DE LA HOJA DE CERÁMICA GREEN: puede aplanar la lechada llena llena o los patrones impresos en las láminas de cerámica verde HTCC de fundición en condiciones específicas de temperatura y presión. Al controlar con precisión la presión y la temperatura, se elimina la desigualidad en la superficie de las láminas de cerámica verde, proporcionando una buena base para procesos posteriores como la laminación y la sinterización.
Aplicación de presión uniforme: puede realizar una presurización uniforme de los materiales del producto. En el proceso de producción de los productos HTCC, la presión uniforme es crucial. Puede garantizar que todas las partes de las láminas de cerámica verde estén estresadas de manera uniforme, evitando defectos como la deformación y la delaminación causadas por una presión desigual, mejorando en gran medida la estabilidad y la consistencia de los productos, y reduciendo la tasa de defectos.
(2) Principio de trabajo
Basado en la teoría de la elasticidad y la plasticidad, el cabezal de presión del equipo se utiliza para aplicar presión a las láminas de cerámica verde HTCC. Cuando la cabeza de presión actúa sobre las láminas de cerámica verde, las láminas de cerámica verde sufren una deformación elástica bajo presión. Con el aumento continuo de la presión, las láminas de cerámica verde ingresan gradualmente en la etapa de deformación plástica, dando así la corrección y el aplanamiento de la desigualdad de la superficie. Al mismo tiempo, el equipo está equipado con sistemas precisos de control de presión y temperatura para garantizar la estabilidad de la presión y la temperatura durante el proceso de aplanamiento, cumpliendo con los requisitos del proceso de aplanamiento de diferentes láminas de cerámica HTCC Green.
2. Características y ventajas del equipo
(1) Control de presión de alta precisión
Regulación de presión precisa: adopta un sistema hidráulico avanzado y sensores de presión de alta precisión, que pueden realizar una regulación sin pasos de la presión de aplanamiento con una precisión de regulación de ± 0.1MPa. Ya sea para láminas de cerámica verde delgada o materiales especiales que requieren alta presión para el aplanamiento, la presión se puede establecer y controlar con precisión para garantizar la consistencia y estabilidad del efecto de aplanamiento.
Uniformidad de alta presión: a través de la estructura de la cabeza de presión y el sistema de distribución de presión de óptimos, asegura que la presión se distribuya uniformemente en todo el área de aplanamiento, con una desviación de presión de L ESS de ± 1%. Esta característica evita efectivamente problemas como la deformación y las grietas de las láminas de cerámica verde causadas por una presión local excesiva o insuficiente, mejorando significativamente la calidad y el rendimiento del producto.
(2) Control de temperatura preciso
Amplio rango de control de temperatura: elMáquina de aplanamiento HTCCestá equipado con un sistema completo de control de calefacción y temperatura, con un rango de control de temperatura desde temperatura ambiente hasta 200 ℃, que puede cumplir con los requisitos de temperatura de diferentes materiales de lámina de cerámica verde HTCC durante el proceso de aplanamiento. Ya sea para la temperatura, se puede lograr materiales de lámina de cerámica verdes especiales sensibles o condiciones de temperatura requeridas por los procesos convencionales, se puede lograr una regulación y control precisos.
Precisión de control de alta temperatura: adopta el algoritmo de control de temperatura inteligente PID, combinado con sensores de temperatura de alta precisión, con una precisión de control de temperatura de ± 1 ℃. Un entorno de temperatura estable es propicio para el flujo uniforme y la deformación plástica de los materiales dentro de las láminas de cerámica verde, asegurando el efecto de aplanamiento al tiempo que reduce el impacto de las fluctuaciones de temperatura en el rendimiento de las láminas de cerámica verde.
(3) rendimiento de operación eficiente y estable
Diseño estructural de alta fiabilidad: el marco principal está hecho de acero de alta resistencia, que tiene una excelente rigidez y estabilidad después del procesamiento de precisión e inspección de calidad estricta. Durante la operación continua a largo plazo, el equipo puede soportar una gran presión y operaciones frecuentes, y no es propenso a la deformación, aflojamiento y otros problemas, asegurando una alta confiabilidad y una larga vida útil del equipo.
Sistema avanzado de transmisión y control: está equipado con un sistema avanzado de accionamiento de motor y un sistema de control PLC, realizando la automatización e inteligencia de la operación del equipo. Los operadores solo necesitan establecer parámetros relevantes en la interfaz humana -máquina, y el equipo puede completar automáticamente la operación de aplanamiento de acuerdo con el programa preestablecido, con operación simple y operación estable. Al mismo tiempo, el equipo está equipado con un diagnóstico de falla completo y una función de alarma, que puede detectar y resolver problemas oportunos durante la operación, mejorando la eficiencia de producción y la conveniencia del mantenimiento del equipo.
(4) Buena operación de conveniencia
Usuario - Humano amigable - Interfaz de la máquina: una pantalla táctil de color de gran tamaño se utiliza como la interfaz de interacción humana - máquina. El diseño de la interfaz es simple e intuitivo, y la operación es conveniente y fácil de entender. Los operadores pueden completar fácilmente las operaciones, como la configuración de los parámetros, el inicio y la parada del equipo, y el monitoreo del estado de la operación a través de la pantalla táctil, reduciendo en gran medida la intensidad laboral y la dificultad de operación de los operadores.
Sistema de cambio de moho rápido: para satisfacer las necesidades de aplanamiento de las láminas de cerámica verde HTCC de diferentes especificaciones, el equipo está equipado con un sistema de cambio de moho rápido. A través de operaciones simples, el molde se puede reemplazar en poco tiempo, mejorando la versatilidad y la flexibilidad de producción del equipo, y adaptándose a tareas de producción diversificadas.
3. Campos de aplicación
ElMáquina de aplanamiento HTCCse usa ampliamente en varios enlaces de la industria de dispositivos de cerámica de múltiples capas HTCC, que incluye, entre otros, la producción de los siguientes productos:
Sensor de oxígeno de chip HTCC: en el proceso de producción de los sensores de oxígeno de chips, el aplanamiento preciso de las láminas de cerámica verde por la máquina de aplanamiento HTCC ayuda a garantizar la consistencia y estabilidad de la estructura interna del sensor, mejorando así la precisión de la medición y la confiabilidad del sensor.
Paquete de cerámica HTCC: para la fabricación de paquetes de cerámica HTCC, la máquina de aplanamiento puede garantizar la planitud de las láminas de cerámica verde antes de la laminación y la sinterización, de modo que el paquete tenga un mejor sellado y rendimiento eléctrico al encapsular componentes electrónicos.
Sensor de presión HTCC: en la producción de sensores de presión, la planitud de las láminas de cerámica verde afecta directamente la precisión de detección de presión del sensor. La máquina de aplanamiento HTCC proporciona un buen efecto de aplanamiento para las láminas de cerámica verde a través de una presión uniforme y un control preciso de la temperatura, mejorando así el rendimiento general del sensor de presión.
