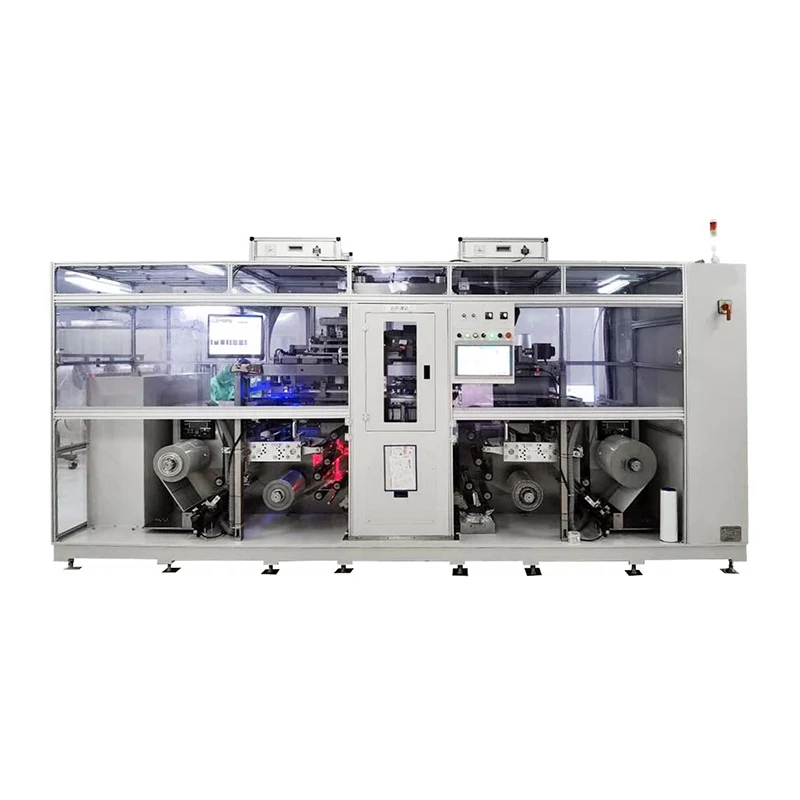

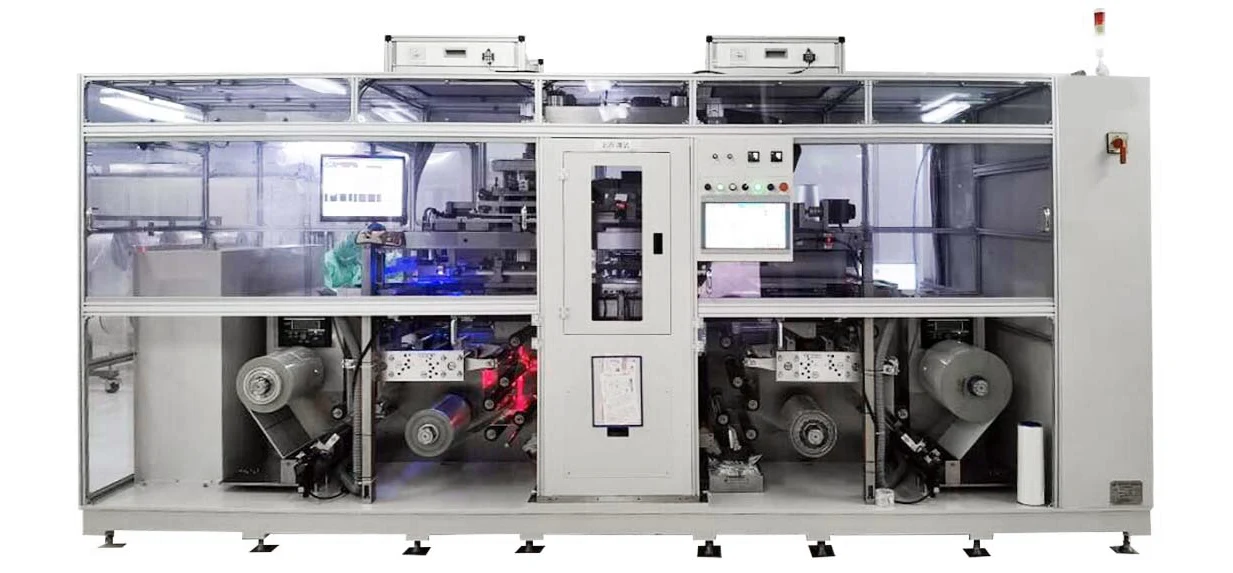

Máquina de apilamiento MCH automática

La máquina de laminación se usa para cortar la película en blanco de la película de cerámica enrollada y la película de cerámica impresa en piezas cuadradas, y luego agarrarlas y alinearlas con un brazo mecánico. Después de eso, están laminados y presurizados de acuerdo con el programa establecido para formar un bloque con la estructura interna de MCC. El principio de funcionamiento es instalar el rollo de película de cerámica en blanco en la posición de desplazamiento derecho de la máquina de laminación; Después de la impresión, el rollo de película de cerámica se instala en la posición de desplazamiento izquierdo de la máquina laminada; Luego, de acuerdo con los requisitos del proceso, se establece el programa y el brazo robot pelado toma diferentes películas. Después de la alineación automática, las películas están apiladas y presurizadas. Finalmente, el brazo del robot saca los bloques apilados y los coloca en la bandeja receptora.

Dimensiones generales de la máquina: host 4350 mm (l) x1600 mm (W) x2500 mm (h).

La máquina de apilamiento MCH automática de Yisenrong consiste en un bastidor, un mecanismo de transferencia de balanceo lateral del electrodo, un mecanismo de transferencia de rodillos laterales del electrodo, una mesa de trabajo de pelado de electrodo, una mesa de trabajo del lado de la cubierta, un manipulador de manipulación de películas y un mecanismo de alineación, un mecanismo de presión, un manipulador de materiales que recibe un manipulador y un sistema eléctrico. La parte inferior del estante está soldada con secciones de acero, asegurando la estabilidad y la precisión del equipo. Otras áreas están diseñadas con marcos de perfil y materiales transparentes de PVC para el cierre, lo que hace que el interior sea visible y fácil de operar.

Condiciones de uso

Presión de aire comprimido 0.5-0.7MPA

Caudal de aire comprimido 200L/min

Fuente de alimentación AC 380V+10% 50Hz

Potencia máxima de 30 kW

Temperatura 20-30 ℃

Humedad 60 ± 10%

Precauciones de seguridad para la operación del equipo mecánico: ‌

A. Use el equipo de protección adecuadamente.

B. Realizar inspecciones de seguridad del equipo.

DO. Siga los procedimientos operativos y las medidas de mitigación de riesgos: ‌

No toque partes móviles (por ejemplo, cortadores, ruedas de polea) con manos.

No ajuste, mida ni limpie los restos a mano durante la operación.

Para operaciones de colaboración en varias personas, aclare la división de las responsabilidades para evitar la activación accidental de los dispositivos de control.

D. Mantenimiento del equipo y preparación para emergencias: ‌

Realice mantenimiento y mantenimiento regulares.

Equipo limpio después de su uso; Inspeccione las partes desgastadas (por ejemplo, cortadores, rodamientos) y reemplácelas de inmediato.

Pruebe regularmente dispositivos de seguridad (por ejemplo, cubiertas de protección, interruptores de parada de emergencia); La eliminación no autorizada está prohibida.

E. Respuesta de emergencia: ‌

En caso de mal funcionamiento o accidente repentino, corte inmediatamente el poder e informe el incidente; No intente reparar el equipo mientras se ejecuta.

Período de entrega: 90 días.
