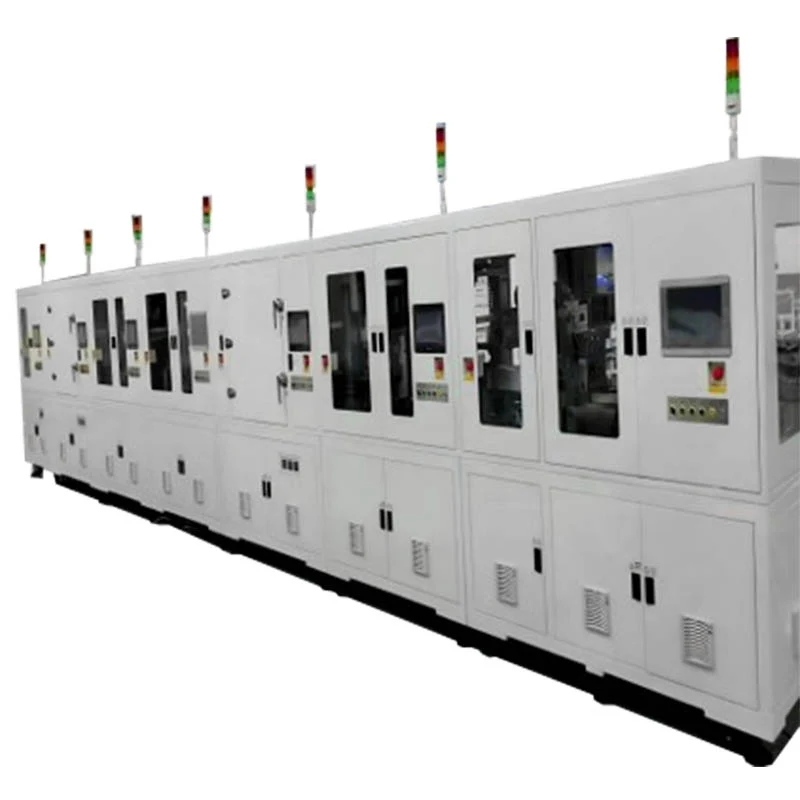

Máquina de sellado de extremo MLCC automático

Uso del equipo:Fin - sellado para productos MLCC

Dimensiones máximas del equipo:Aproximadamente 1450 mmw × 10500lmmd × 1850 mmh (excluyendo la altura del purificador de alta eficiencia y la altura de la alarma)

Tamaños imperiales aplicables:008004, 01005, 0201, 0402, 0603

Equipo de peso corporal:Aproximadamente 11200 kg

Apariencia del equipo:El marco inferior está pintado con un acabado brillante, el marco superior está pintado con un acabado brillante y hay una ventana de observación acrílica transparente.

Tasa de alimentación:Por encima del 97%

Eficiencia continua de una sola junta:≤30 segundos/tablero

La máquina de sellado de extremo MLCC automático YSR se implanta con un método de oscilación para implantar automáticamente los productos en la placa de guía superior y guiar con precisión los productos en la placa pegada a través de la oscilación.

Cada mecanismo está equipado con un rodillo de limpieza para barrer las impurezas en la superficie del tablero y la plataforma portadora para evitar que las impurezas del producto dañen el tablero y causen deformación.

Antes del final, el sellado, los productos están nivelados de manera uniforme por el mecanismo de nivelación de servo para garantizar que la longitud que sobresalga de cada chip sea consistente y los extremos de sellado de los productos tengan una buena consistencia.

La máquina de sellado de extremo MLCC automático tiene funciones de adición automática de la suspensión y control digital de la altura de la lechada, la detección visual de la alarma de la superficie de la lechada y la detección y la alarma del grosor de propagación de la suspensión durante la propagación de la suspensión (precisión de detección de 0.005 mm). La precisión de la planitud de la bandeja de la lechada es ≤ ± 0.005 mm.

El requisito de planitud de la cuchilla de raspador es ≤ ± 0.005 mm, que es resistente y no se oxide; El paralelismo relativo entre la bandeja de la suspensión y la plataforma portadora es ≤ ± 0.005 mm.

Nivelación de rodillos de precisión. La plataforma de portador de nivelación, la plataforma portadora de sellado final y la plataforma de giro y descarga están equipadas con sensores de detección en cada esquina para evitar que los productos residuales en la superficie del tablero afecten la calidad de sellado final de los productos.

El horno de curado de la suspensión utiliza un método de rotación de "rueda de la ferris" de circulación de aire de tres temperaturas para curar la suspensión, que tiene las características de gran capacidad, calentamiento uniforme, curado rápido y precisión de control de alta temperatura.

Toda la máquina puede controlarse de forma remota, detectar los puntos de falla del equipo y manejarlos de manera oportuna para mejorar la eficiencia de mantenimiento y producción.

Precauciones de seguridad para la operación del equipo mecánico: ‌

A. Use el equipo de protección adecuadamente.

B. Realizar inspecciones de seguridad del equipo.

DO. Siga los procedimientos operativos y las medidas de mitigación de riesgos: ‌

No toque partes móviles (por ejemplo, cortadores, ruedas de polea) con manos.

No ajuste, mida ni limpie los restos a mano durante la operación.

Para operaciones de colaboración en varias personas, aclare la división de las responsabilidades para evitar la activación accidental de los dispositivos de control.

D. Mantenimiento del equipo y preparación para emergencias: ‌

Realice mantenimiento y mantenimiento regulares.

Equipo limpio después de su uso; Inspeccione las partes desgastadas (por ejemplo, cortadores, rodamientos) y reemplácelas de inmediato.

Pruebe regularmente dispositivos de seguridad (por ejemplo, cubiertas de protección, interruptores de parada de emergencia); La eliminación no autorizada está prohibida.

E. Respuesta de emergencia: ‌

En caso de mal funcionamiento o accidente repentino, corte inmediatamente el poder e informe el incidente; No intente reparar el equipo mientras se ejecuta.

Período de entrega:90 días.
